半导体应变计线性补偿原理
由于柱式及同类型结构的传感器元件横向（泊松比）和轴向的应变不平衡，导致了桥路输出的非线性误差，而且由于负载之间的非线性，材料的非线性，横向负载的非线性误差，严重影响柱式和类似结构传感器的精度，因此，我们通过对桥路的修改，进行线性补偿，满足生产高精度传感器的需求。

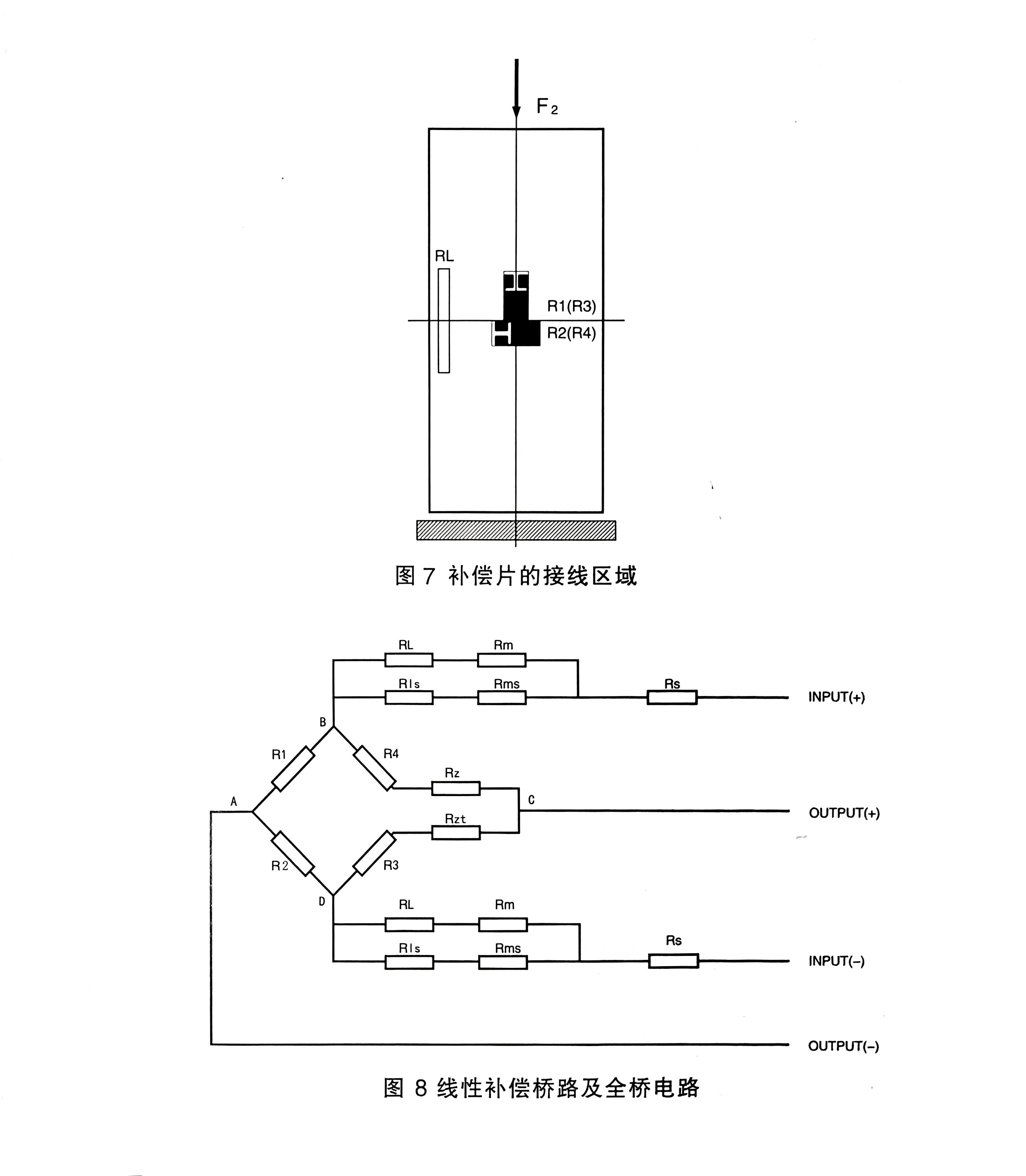

为了补偿传感器的线性精度，我们通过调整实际桥路的输入电压来实现线性补偿。通常在柱式弹性体的应变区域，沿着轴心对称的连接两片导体应变计，例如线性补偿电阻RL（如图7）在供电桥路上，将两片电阻应变计与相当于RL/2阻值的电阻对称连接（如图8）
