半导体应变计
半导体应变计是制作传感器、工程应力分析常用的弹性元件，具有灵敏系数大、机械滞后小、阻值范围宽、横向效应小等特点。可用于测量应力分布及力-电转换元件.进行机械、航空、船舶、桥梁、等工程结构的静态测量，进行较复杂的应力分析，还可以用于箔式传感器非线性补偿。本公司不仅能生产常规的各种应变计，并为您提供中温、无基底型等不同要求的产品。
获取报价
详细介绍
| P-Si半导体应变计 | ||||||||||||||||
| 典型应用 | ||||||||||||||||
| ■ 箔式传感器非线性补偿 | ||||||||||||||||
| ■ 机械工程、桥梁、船舶、航空航天 | ||||||||||||||||
| ■ 微压力传感器 | ||||||||||||||||

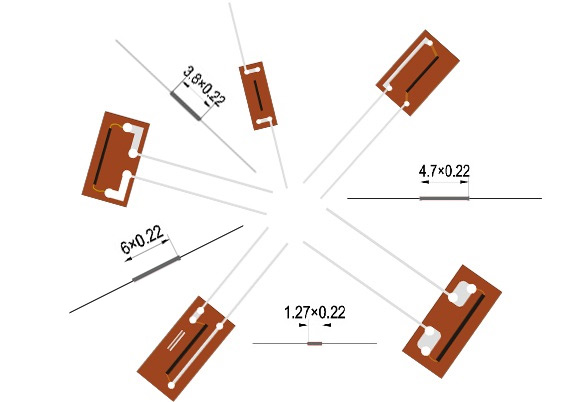

| 外观尺寸 | ||||||||||||||||
| 类别 | 型号(硅条) | 外形 | 尺寸 (长×宽×厚mm) | 阻值（欧姆） | 说 明 | |||||||||||

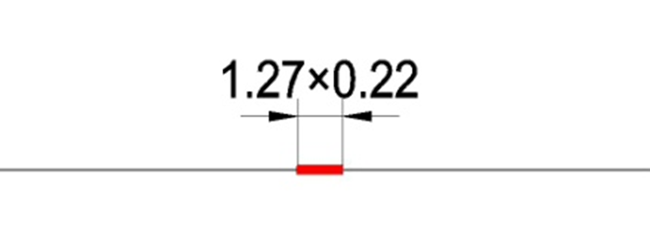

| 无基底 半导体应变计 | A |  | 1.27×0.22×（0.020~0.030） | 120Ω | ①A、B、C、D四种无基底半导体应变计两端配接金丝长度≥6mm， ②用户可以根据要求加长金丝 长度，最长不超过8mm | |||||||||||

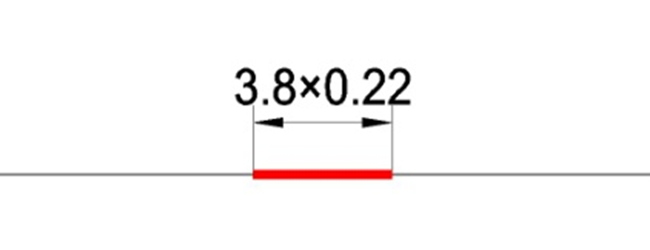

| B |  | 3.8×0.22×（0.020~0.030） | 15Ω、30Ω、 60Ω、120Ω、350Ω | |||||||||||||

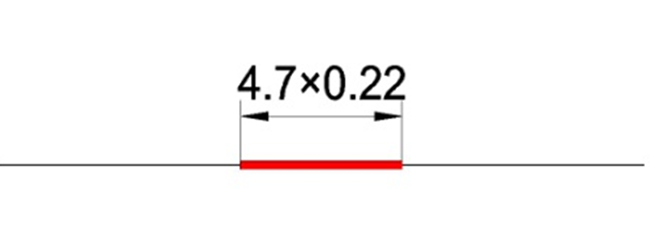

| C |  | 4.7×0.22×0.02 | 600Ω、1000Ω | |||||||||||||

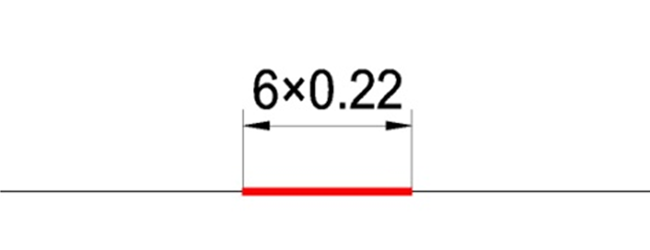

| D |  | 6×0.22×0.02 | 1000Ω | |||||||||||||
| 类别 | 型号 | |||||||||||||||

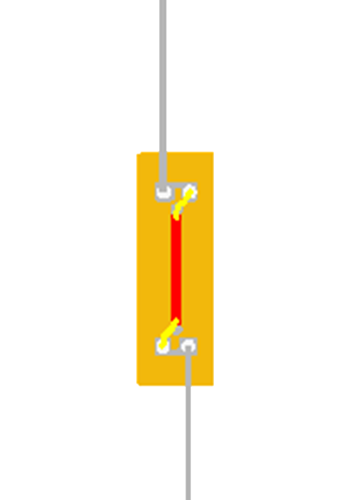

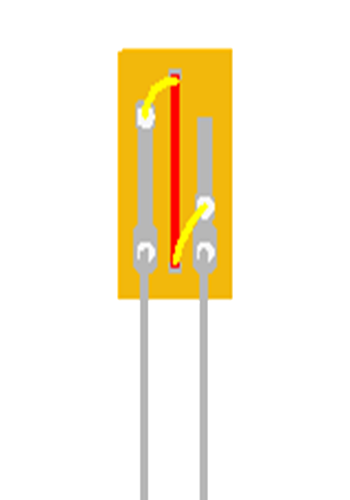

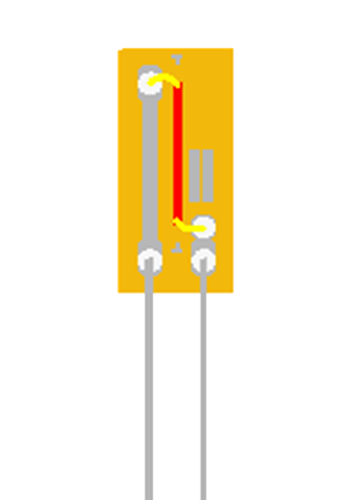

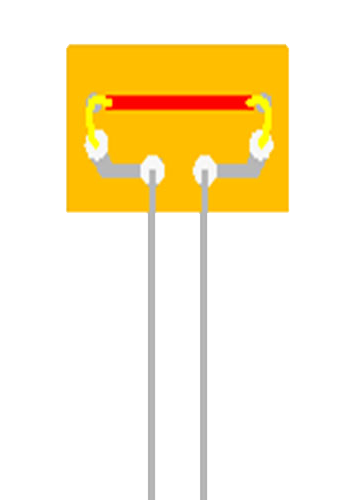

| 有基底 半导体应变计 | 外形 | F1 | F2 | F3 | F4 | F5 | ||||||||||
 |  |  |  |  | ||||||||||||
| 尺寸 | 尺寸 基底：8×4 硅片：D 引线：30 | 基底：7×4 硅片：B、C 引线：20~25 | 基底：8×3.5 硅片：B、C、D 引线：22 | 基底：8×2.5 硅片：B、C 引线：7.5~7.8 | 基底：6×3.5 硅片：B、C 引线：23 | |||||||||||
| 说明 | ①基底材质为改性酚醛； ②引线为镀银铜线； ③焊点为无铅焊锡； ④用户请根据选型表格选购。 | |||||||||||||||
| 选型参数表 | ||||||||||||||||
| 型号 | SYP-15 | SYP-30 | SYP-60 | SYP-120 | SYP-350 | SYP-600 | SYP-1000 | SYP- 定制参数 | ||||||||
| 阻值（Ω）标称值 | 15±5% | 30±5% | 60±5% | 120±5% | 350±5% | 600±5% | 1000±5% | X | ||||||||
| 硅条尺寸 | B、C | B、C | B、C | A、 B 、C | B、 C | C | C、 D | X | ||||||||
| 基底尺寸 | 0、F2、F3、F4、F5 | 0、F2、F3、F4、F5 | 0、F2、F3、F4、F5 | 0、F2、F3、F4、F5 | 0、F2、F3、F4、F5 | 0、F2、F3、F4、F5 | C：0、F2、F3、F4、 F5 D：0、F1、F3 | X | ||||||||
| 灵敏系数K标称值 | 100 | 100 | 120 | A:150 B:120 | 150 | 150 | D:150 | X | ||||||||
| 电阻温度系数%/℃ | 0.1 | 0.1 | 0.15 | 0.13 | 0.45 | 0.55 | C:0.40 D:0.30 | X | ||||||||
| 灵敏度温度系数 %/℃ | -0.12 | -0.12 | -0.18 | A:-0.35 B:-0.18 | -0.35 | -0.48 | C:-0.48 D:-0.35 | X | ||||||||
| 最大工作电流（mA) | 50 | 50 | 50 | A:20 B:50 | 30 | 20 | 20 | X | ||||||||
| 工作温度 | 无基底： -40℃～+150℃ 有基底：-30℃～+80℃ | X | ||||||||||||||
| 极限应变（mε） | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | ||||||||
| 订购指南 | ||||||||||||||||
| SYP | 标称阻值（Ω） | 硅条尺寸 | 衬底尺寸 | |||||||||||||
| P-Si 半导体应变计 | 15、30、60、120、350、600、1000 | A B C D | 0:无基底 F1 F2 F3 F4 F5 | |||||||||||||
| 举例：SYP 1000 C F2 | ||||||||||||||||
| 表示：P-Si半导体应变计 阻值：1000Ω； K值为200； 硅条尺寸：4.7×0.22×0.02； 衬底尺寸：7×4。 | ||||||||||||||||
| 注：如有其它要求或定制衬底或硅条尺寸需在合同中注明。 | ||||||||||||||||
* 可根据产品需求定制相应尺寸。
